در این مقاله آموزش نصب فیزیکی اکسس پوینت‌های سوفوس که تحت سری APX شناخته شده هستند توضیح داده شده است.
این مدل از اکسس پوینت‌ها را می تواند به صورت سقفی و یا دیواری نصب کنید. در زیر سه روش نصب این مدل ها را توضیح خواهیم داد.
- آویز دیواری
- پایه سقفی ریلی
- پایه سقفی تخت

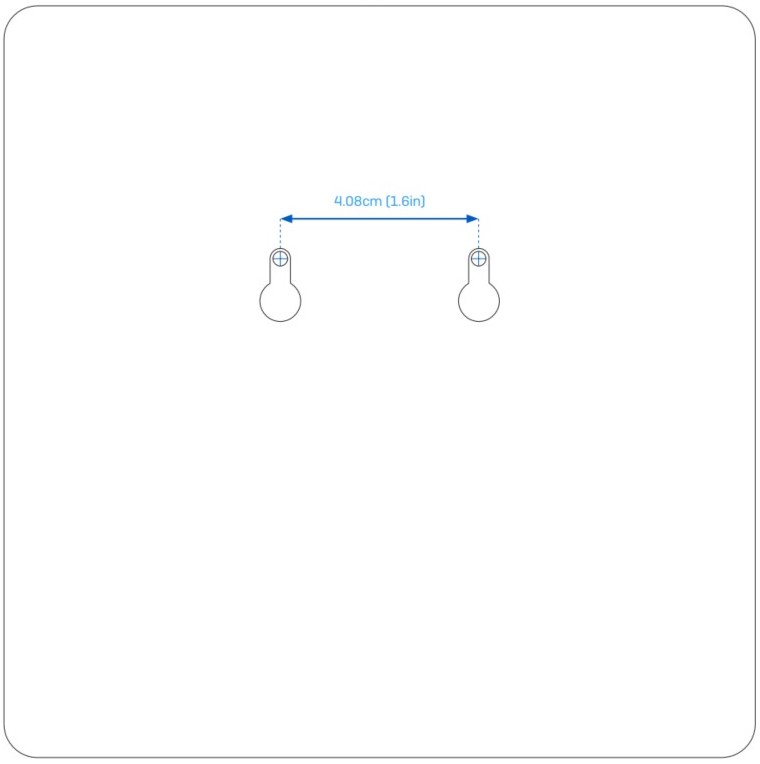

قالب نصب

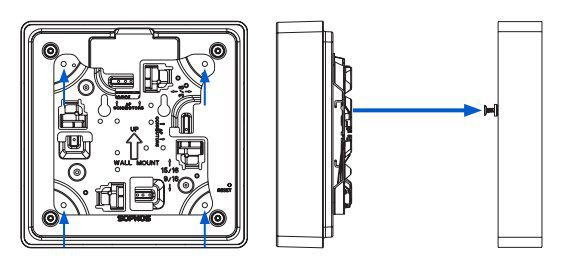

نصب دیواری
با استفاده از سوراخ‌های پایه دیواری در پشت دستگاه یا با استفاده از براکت نصب شده، می‌توان دستگاه را به دیوار آویزان کنید.
روش نصب
- از قالب پایه دیواری برای علامت گذاری موقعیت های نصب پیچ روی دیوار استفاده کنید.
- دو قلاب دیواری ارائه شده را در موقعیت های مشخص شده در دیوار سوراخ کنید و دو پیچ ارائه شده را در آنها پیچ کنید. اطمینان حاصل کنید که آنها حدود 6 تا 7 میلی متر برجسته باشند.
- با تراز کردن سوراخ ها با پیچ های نصب شده، دستگاه را روی دیوار آویزان کنید.

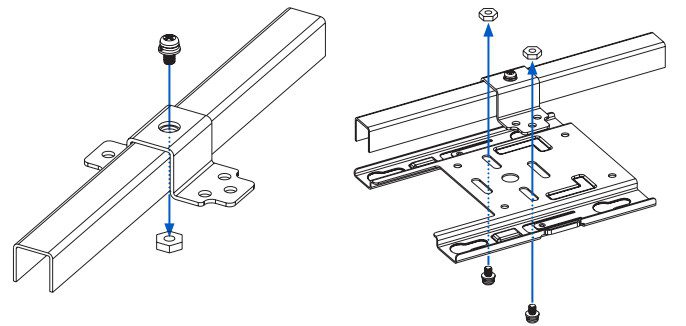

پایه سقفی ریلی
می توانید دستگاه را به صورت مستقیم با استفاده از کانکتورهای یکپارچه در پشت دستگاه به یک ریل سقفی 15/16 اینچی متصل کنید.
روش نصب
- برای نصب، دستگاه را زیر ریل سقف قرار دهید و آن برای قرارگیری در جای خود بچرخانید.
- برای باز کردن، قفل‌های فنری را فشار دهید و دستگاه را در جهت مخالف بچرخانید.

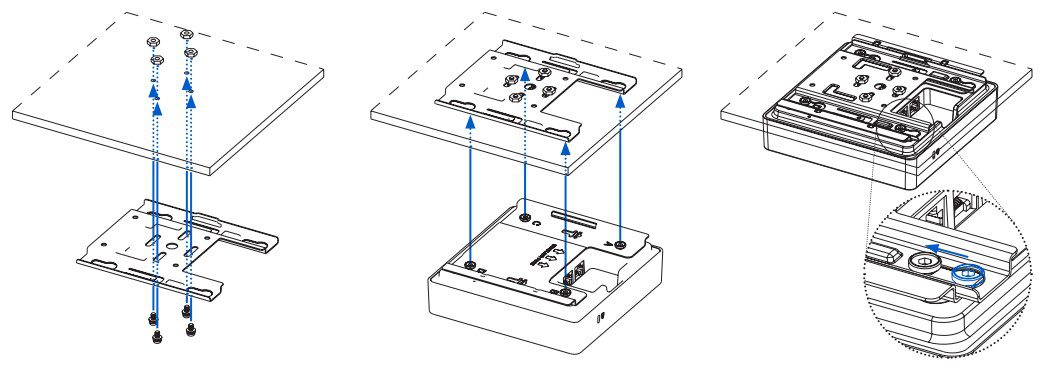

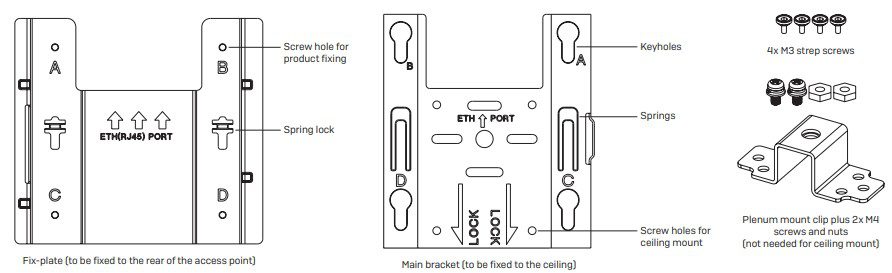

پایه سقفی تخت
برای نصب روی سقف، لطفاً از قالب نصب ارائه شده استفاده کنید. این روش همچنین می‌تواند به عنوان یک روش جایگزین برای نصب روی دیوار نیز استفاده شود.
روش نصب
- از قالب اصلی به عنوان یک الگو استفاده کنید تا موقعیت نقاط نصب پیچ را روی دیوار/سقف مشخص شود.
- قاب را با استفاده از چهار پیچ، روی دیوار/سقف نصب کنید.
- خط مشخص‌کننده را روی قاب پیدا کنید.
- دستگاه را بالای قاب قرار داده و سمت چپ دستگاه را با مشخصه روی قاب تطبیق دهید.
- دستگاه را کمی فشار دهید و به آرامی آن را حرکت دهید تا در محل خود قفل شود.
- برای باز کردن، دستگاه را به آرامی و صورت کشویی بکشید تا از پایه جدا شود.

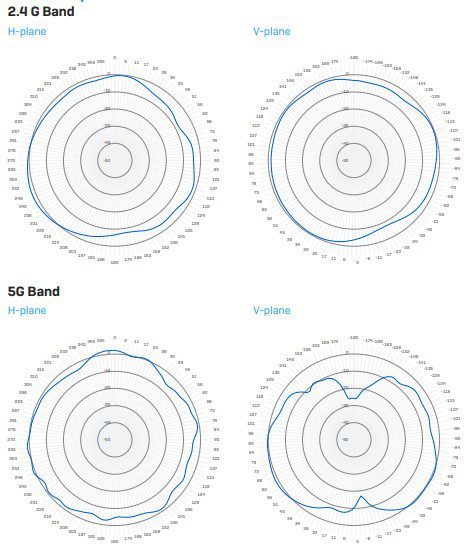

الگو پوشش امواج(Radiation patterns)

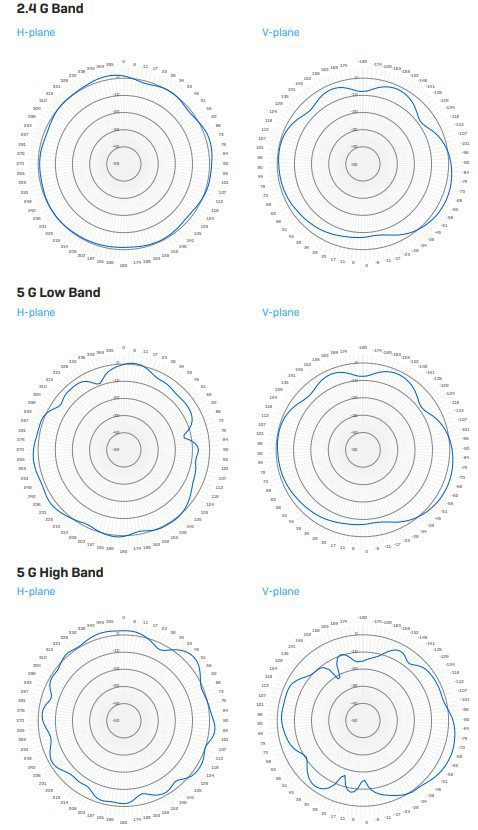

APX 320

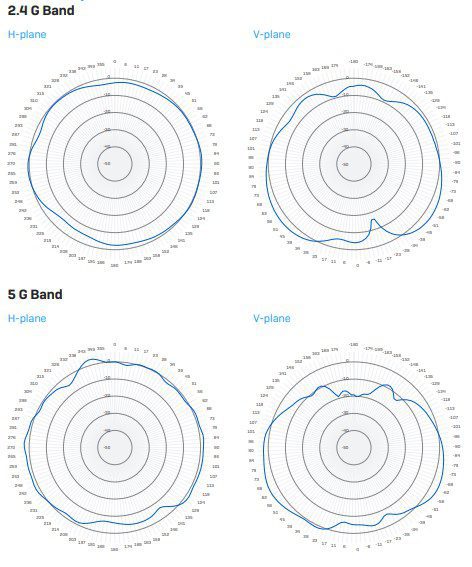

APX 530
APX 740
